拼装整体式地板,是将地板部分预制构件,然后在现场安装,再以整体浇筑的方式将地板连接起来。
首先,肋骨地板
现浇(或预制)多肋梁置于预制空心砌块和现浇楼板结构之间。它们具有很强的整体性和模版利用特点[图]。

第二,夹层地板
预制板(预应力)与现浇混凝土面层组装而成的整体楼板,又称预制层压板。本楼板以预制混凝土板为永久模板,承受施工荷载,楼板现浇混凝土叠层。

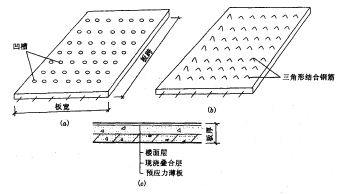

叠层楼板的跨度一般为4 ~ 6m,可达9m,通常在5以内。4米。预应力板材厚度50 ~ 70mm,宽度1.1 ~ l.8m。为了保证预制板与层合层有更好的连接,对板材表面要做处理,常见的有两种:一是上表面进行沟槽处理,沟槽直径50mm,深度20mm,间距150mm;种是暴露在钢板表面较为规则的三角形钢组合[图]。
