1.编码器磁铁规格:半岛综合体育官方登录

规范	D64 * 45 * 5 h	D30 * 10 * 8 h
材料	NBRrubber磁铁金属底座
支持 芯片	ICHAUS150离轴绝对值磁性 旋转编码器	离轴绝对 阀磁旋转编码器
年级	BNR13NBF
主要代码 通道	128波兰人	64波兰人
游标的代码 跟踪	126波兰人	62波兰人

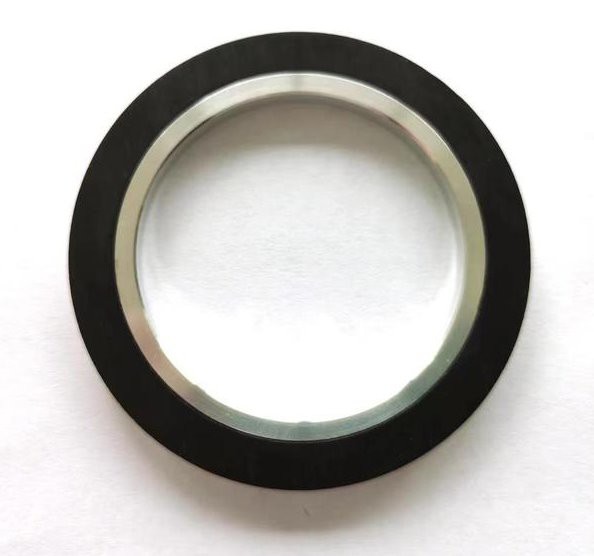

编码器磁铁，是那半岛综合体育官方登录些用于磁性编码器或传感器的永久磁铁。根据霍尔效应，磁编码器可以通过将相关的磁通量转换为电信号来检测运动。它对运动进行反馈和控制，包括位置、方向、速度、旋转角度、线性位移等。多极磁环通常是将橡胶磁体组装在空心金属支架(厚度0.6mm)上的磁体组件;橡胶磁铁部分被磁化，磁化形式一般为两列磁轨的极对数不同(N极和S极组合);多极磁环需要与磁编码器芯片一起使用，可以检测磁旋转编码器的绝对角度和转速。磁编码器芯片我们推荐使用iC-Haus的iC-MU系列产品

2.编码器磁铁特点:半岛综合体育官方登录

1)轻而薄:节省设备空间，与其他公司相比:重量可达到1/10左右

2)优异的环境适应性:能适应粉尘、振动、高温、油雾等恶劣环境

3)空心大直径:适用于大直径空心轴，可在机器人关节空心轴内部布线

4)可选测量输出方式:配合iC-MU系列产品使用时，可选择增量式或绝对式测量输出方式

5)高分辨率:配合iC-MU系列产品使用，在64极对的情况下，测量角度可达20bit(1048,576等分/转)

3.iC-MU输出方法:

可以根据应用设定吗

+增量(相对角度)，A/B/Z ~ 16bit(~ 65,536脉冲/旋转)

+绝对(绝对角度)SPI, SSI, BiSS C ~20bit

+Sin/Cos模拟输出(设置选项)

+UVW▎1~16极(用于电机转子磁极测量)

多极磁环与iC-MU系列产品组装完成后，可在初始设置时设置输出模式。

具体请参考iC-Haus公司的参数表。

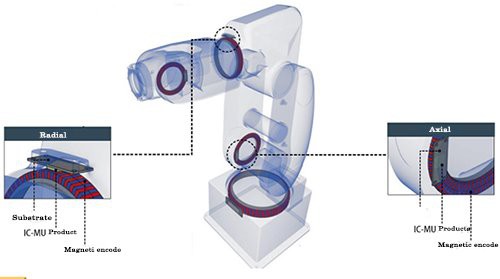

4.应用程序:

5.好处

小型设计

高速运行

柔性电缆连接

通过无铅认证

6.注:

1)请确保安装后旋转跳动小于推荐值。⇒详细信息请参考iC-Haus公司的参数表。

2)安装时轻压，必要时可使用粘合剂。

3)请确保双排磁环与iC-MU系列产品之间的间隙和安装位置偏差小于推荐值。

⇒详细信息请参考iC-Haus公司的参数表。

4)请勿在铁粉等可能引起异物附着的环境中使用。

5)在产生磁场的设备中使用本品时，请与样品确认是否有磁场

的影响。

6)请勿在规定的温度范围之外使用、储存或储存本产品。

7)请在实际设备上安装后确认角度误差。

8)请确保磁轨(橡胶磁铁)没有损坏。半岛综合体育官方登录

9)请勿使本产品受到强冲击。

10)如果本产品脱落，请不要继续使用。

11)请勿在液体(水、油等)中使用本品。

12)本产品装入后，请勿取出重复使用。
